仪器设备介绍

残余应力的影响

传统测量的痛点

残余应力是材料加工的"隐形遗产"，但测准它却远比想象中困难。传统方法在实际应用中，让工程师们面临诸多挑战：

痛点一：传统设备“又大又娇气”

传统的X射线残余应力分析仪，给人的第一印象往往是：大、重、娇气。

体积庞大：动辄数十公斤，需要专门的工作台和实验室空间，户外现场检测困难。

需要水冷：必须连接循环水冷却系统，现场检测几乎不可能。

需要测角仪：复杂的机械扫描结构，需要多个入射角才能完成测量。

痛点二：测量效率低下

单点测量耗时15-30分钟，一张应力分布图需要数小时甚至数天。对于批量生产的汽车零部件、高铁车轮，"检测速度跟不上生产节拍"成为质量管控的瓶颈。

痛点三：复杂曲面束手无策

涡轮叶片翼型、齿轮齿根、焊缝拐角等传统方法难以贴合或定位。

设备优势

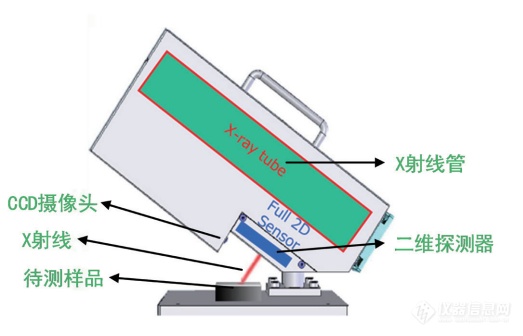

核心技术：全二维面探测器

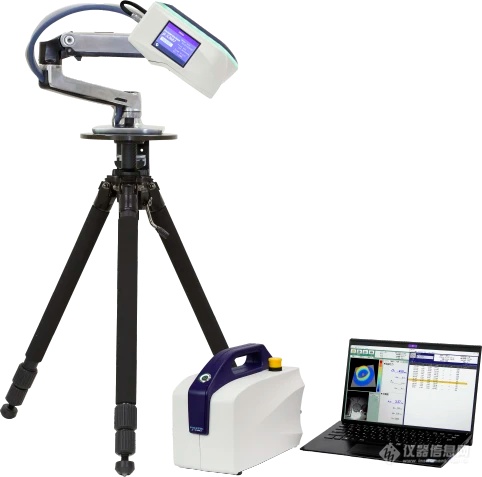

μ-X360J采用圆形全二维面探测器，改变了传统测量方式：

传统方法：点探测器/线探测器，需要机械扫描多个角度，像“用一支笔慢慢涂满一张纸”

μ-X360J方法：二维面探测器一次性采集完整德拜环，像“用相机一次拍下整张照片”

单次X射线入射，μ-X360J可同时采集500个衍射峰用于应力拟合，而传统方法通常只有几个到几十个数据点。统计样本量的巨大提升，直接带来了更高精度、更好重复性。

优势一：便携检测

全二维探测器,无需测角仪,无需液体冷却,测量更方便。体积轻巧，可电池供电，真正便携户外工程原位检测变得轻松可行。

优势二：无需测角仪，复杂位置也能测

传统设备因需要机械测角仪，探头体积大、运动空间需求大，遇到焊缝、齿轮等复杂位置就“碰壁”。μ-X360J无需测角仪，单角度一次入射即可，复杂形状和狭窄空间的测量不再困难。

优势三：极速测量，效率提升

单次测量时间短，传统方法需15-30分钟。多达 500个数据点进行残余应力数据拟合，结果更精确。从"数天"压缩至"数小时"，真正实现产线级快速筛查。
